Introduction aux protocoles de communication communs pour les ventilateurs CE: RS485, CAN FD et LIN

Introduction aux protocoles de communication communs pour les fans de la CE

Les ventilateurs modernes à commande électronique (EC) s'appuient de plus en plus sur des protocoles de communication robustes pour un contrôle et une surveillance précis. Le choix du protocole a un impact significatif sur le coût, les performances et la complexité du système. Ce document fournit une comparaison claire des trois protocoles prédominants: RS485, CAN FD et LIN, pour faciliter la sélection des applications HVAC.

Résumé exécutif: Coup d'œil sur la sélection du protocole

Analyse détaillée du protocole et recommandations

1. RS485: Le "cheval de travail" rentable

• Ce que c'est: Un bus de communication série industriel universel, offrant une meilleure immunité au bruit que l'UART standard.

• Utilisation typique dans les ventilateurs:

• Contrôle: Envoyer des commandes PWM pour la régulation de la vitesse (via un signal analogique 0-10V ou des instructions Modbus).

• Lecture: Rechercher des paramètres de base comme le régime, la température et les codes d'erreur (suffisants pour les petites données peu fréquentes).

• Avantages clés:

• Très faible coût (puces émetteur-récepteur peu coûteuses).

• Câblage simple (ne nécessite qu'une paire torsadée).

• Prend en charge les réseaux mono-master et multi-esclaves (nécessite une attribution manuelle d'adresse).

• Limitations:

• Une vitesse faible (généralement jusqu'à 115.2 kbps) peut devenir encombrée avec plusieurs nœuds.

• Manque d'arbitrage intégré; les collisions nécessitent une retransmission logicielle.

• Notre recommandation:

  ✅Choisissez-le quand:Le budget est une contrainte principale, ne contrôlant que 1 à 2 ventilateurs, et il n'est pas nécessaire d'échanger des données à haute fréquence et en temps réel (par exemple, des unités de ventilation résidentielles).

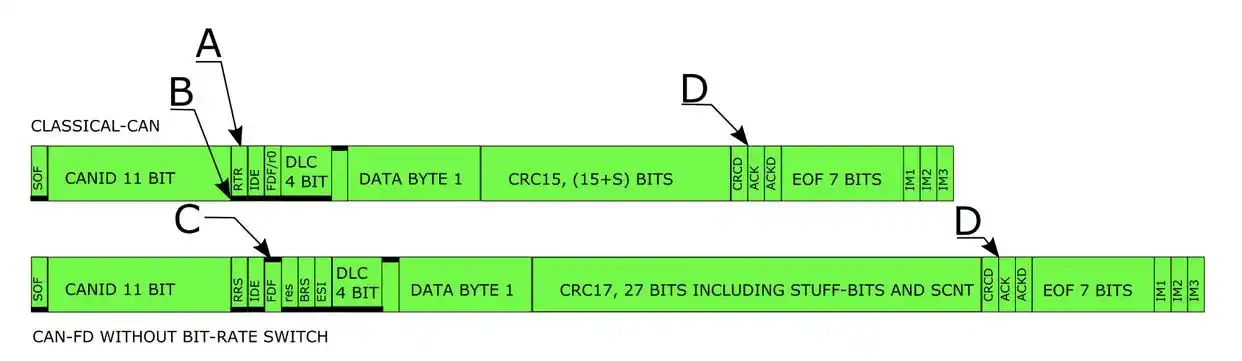

2. CAN FD: Le «tout-rond» haute performance (⭐️ Meilleur choix pour les systèmes complexes)

• Ce que c'est: Une version améliorée du protocole CAN, servant de bus de base dans les applications automobiles et industrielles.

• Utilisation typique dans les ventilateurs:

• Contrôle coordonné de plusieurs ventilateurs (par exemple, contrôle de vitesse synchronisé dans le système CVC d'un véhicule).

• Transmission en temps réel de grands ensembles de données pour les diagnostics, tels que le tirage de courant, les mesures de vibration et la température.

• Avantages clés:

• Avantage important de vitesse: La phase de données prend en charge des vitesses allant jusqu'à8 Mbps(2 à 4 Mbps est courant dans la pratique), ce qui le rend plus de 20 fois plus rapide que les configurations RS485 typiques.

• Immunité sonore supérieure: La signalisation différentielle et les contrôles CRC robustes le rendent exceptionnellement stable, même dans les environnements électriquement bruyants à proximité des moteurs.

• Arbitrage non destructeur: Prend en charge les nœuds 100 avec une messagerie prioritaire, éliminant les collisions de données.

• Limitations:

• Coût plus élevé (les émetteurs-récepteurs sont plus chers que RS485).

• Le développement nécessite une familiarité avec la pile de protocoles CAN.

• Notre recommandation:

  ✅Choisissez-le quand:L'application exige des performances élevées en temps réel, une coordination multi-ventilateurs et doit fonctionner dans des environnements électromagnétiques difficiles (par exemple, refroidissement de la batterie du véhicule électrique, contrôle du ventilateur de la ligne de production industrielle).

3. LIN: Le protocole «économique» dans le véhicule (⚠️ Remarque: pas la même chose qu'un protocole propriétaire "LINK")

• Ce que c'est: Un protocole de communication série à bas prix conçu pour les capteurs et actionneurs automobiles bas de gamme. Il fonctionne généralement comme unBus subsidiaire, En fonction d'un nœud maître (par exemple, un module de bus CAN).

• Utilisation typique dans les ventilateurs:

• Contrôle des ventilateurs simples et de faible puissance dans la cabine d'un véhicule (par exemple, ventilation des sièges, petits ventilateurs de refroidissement).

• Utilisé principalement pour l'envoi de simples commandes de niveau on/off ou de vitesse; ne convient pas pour un retour de données complexe.

• Avantages clés:

• Coût extrêmement faible (communication mono-fil, coût de la puce ~ 1/10 de RS485).

• Câblage minimal (fil unique plus terre).

• Limitations:

• Très faible vitesse (<20 kbps), Avec un maximum de 8 octets par trame.

• Aucune tolérance de défaut intégrée; le segment entier échoue en cas de dysfonctionnement du nœud maître.

• Notre recommandation:

  ✅Choisissez-le quand:L'application est destinée aux ventilateurs auxiliaires sensibles aux coûts et à faible volume de données à l'intérieur des véhicules (par exemple, de petits ventilateurs près des lampes de lecture).Ne l'utilisez jamais pour les systèmes de contrôle primaire critiques.

Conclusion et logique de sélection finale

Le choix optimal pour votre application de ventilateur EC repose sur un équilibre minutieux entre les exigences de performance et les contraintes de budget et de complexité.

• Pour des configurations simples et conscientes du budget→RS485Est le choix pragmatique.

• Pour la performance, la fiabilité et la détection future→PEUT FDEst la solution supérieure et recommandée, en particulier pour les systèmes primaires industriels ou automobiles.

• Pour les ventilateurs auxiliaires non critiques et à faibles données dans les véhicules→LINEst une option viable et rentable.
