Un ventilateur CE 0-10Vdc peut-il être divisé en plusieurs vitesses à vitesse fixe?

Normalement, nos fans d'EC (PMSM) fourniront aux utilisateurs une interface de contrôle de vitesse 0-10V/PWM, et les fonctions sont généralement comme indiqué ci-dessous:

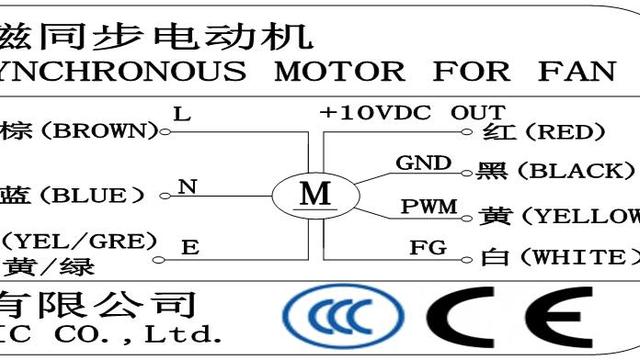

Schéma de câblage du ventilateur SF146-EC

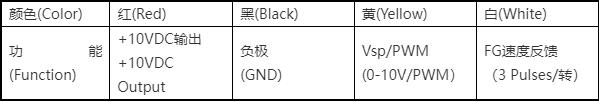

Câble à quatre cœurs pour le contrôle du signal:

Puissance d'entrée trois-noyau câble:

Mais dans certains cas, nous voulons utiliser tous les avantages des ventilateurs d'EC, mais n'avons pas besoin de régulation de vitesse sans marche 0-10V ou de cartes de circuit de contrôle de vitesse correspondantes. Nous n'avons besoin que de 4 ou 3 vitesses fixes (par exemple, des moteurs à courant alternatif à quatre vitesses ont été utilisés à l'origine). À ce moment, peut-il être remplacé de manière transparente?

La réponse est absolument oui. Les ventilateurs CE peuvent également connecter 3 ou 4 lignes de signal de contrôle de vitesse sur la carte de circuit de commande comme les moteurs de régulation de vitesse de robinet de moteur à courant alternatif (théoriquement, les moteurs EC peuvent être divisés en engrenages N, mais 4 est généralement suffisant pour une utilisation quotidienne), comme indiqué dans la figure suivante:

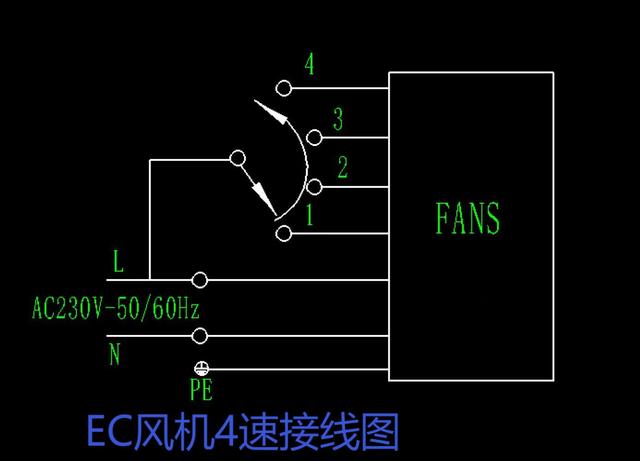

Schéma de câblage à 4 vitesses Ventilateur CE
